EMI-LOG
erfüllt die Anforderungen der 44. BImSchV
und des VDMA-Einheitsblattes 6299
Mit der Verabschiedung der 44. BImSchV, im Juni 2019, hat Emission Partner die Emissionsüberwachung EMI-LOG auf den Markt gebracht, um Ihnen als Betreiber eine einfache, stabile und funktionierende Lösung zur Einhaltung der Anforderungen anzubieten. Viele Anlagen wurden seither aufgebaut und erfüllen zuverlässig ihre Aufgabe. Ein fest etabliertes Netz aus Servicepartnern steht Ihnen für den Einbau, sowie für den Betrieb und die Wartung zur Seite.
EMI-LOG ist eine motorherstellerunabhängige und autarke Lösung für alle Motortypen, mit der Sie neben der kontinuierlichen Einhaltung der Emissionsgrenzwerte auch die Forderung nach dem effektiven Betrieb des Katalysators erfüllen können. Der Vorteil der EMI-LOG ist die Modularität. Sie entscheiden, ob klassisch, neben einem NOx-Sensor sowie Temperatursensor, auch ein CO-Sensor verbaut ist.
Die Daten zum Nachweis des effektiven Betriebs des Abgasnachbehandlungssystems werden datenschutzkonform in einer Cloud gespeichert, sowohl lokal als auch für Sie zugänglich. Mit Abschluss eines Servicevertrages erhalten Sie automatisierte Monats-/Jahresberichte als Nachweis für Ihre Behörde.
Einfache Nachrüstung
Reduzierter Dokumentationsaufwand
Sofort lieferbar
Unsere EMI-LOG Varianten - Ihre Vorteile
| Eigenschaften | EMI-LOG classic | EMI-LOG | EMI-LOG basic |
|---|---|---|---|
 |
 |
 |
|
| NOx-Sensor | ✓ | ✓ | optional nachrüstbar |
| Temperatursensor | ✓ | ✓ | ✓ |
| CO-Sensor | optional nachrüstbar | ✓ | optional nachrüstbar |
| Professionelle Installation/Inbetriebnahme* | X | X | X |
| Digitaler Messbericht | optionales Add-on | optionales Add-on | optionales Add-on |
| Cloud-Datensicherung (DSGVO-konform) | ✓ | ✓ | ✓ |
* Montage und Inbetriebnahme der verschiedenen Varianten der EMI-LOG ist durch zugelassenes Fachpersonal durchzuführen.
Neue Anforderungen zur Einhaltung des Emissionsminderungsbonus'
| Nr. | Anforderung | Anlagen nach Baurecht (< 1MW FWL) | Anlagen nach 44. BImSchV (> 1MW FWL) |
|---|---|---|---|
| 1 | Logbuch gem. VDMA 6299 5.1 |
✓ Ab 01.01.2022 |
✓ Ab 01.01.2022 |
| 2 | Zugangsbeschränkung Motorsteuerung gem. VDMA 6299 5.2.1 |
✓ Ab 01.01.2023 |
✓ Ab 01.01.2022 |
| 3 | Verplombung gem. VDMA 6299 5.3 |
✓ Ab 01.01.2022 |
✓ Ab 01.01.2022 |
| 4 | Temperaturüberwachung Oxidationskatalysator (ggf. auch andere Verfahren gem. Behördenbewertung) gem. VDMA 6299 5.4.1 |
✓ Ab 01.01.2023 |
✓ Ab 01.01.2022 |
| 5 | mind. monatliche H2S-Messung im Biogas gem. VDMA 5.5 |
✓ Ab 01.01.2022 |
✓ Ab 01.01.2022 |
| 6 | NOx-Sensor gem. VDMA 5.6 | - |
✓ Ab 01.01.2022 |
Die EMI-LOG classic...
...ist Ihre Antwort auf die Anforderungen der 44. BImSchV und des VDMA-Einheitsblatts 6299, sowie des LAI-Beschlusses:
- Sie wurden dazu angehalten der Gesetzgebung mit einer kontinuierlichen Überwachung Ihrer Emissionen nachzukommen
- Der NOx-Sensor sorgt für die kontinuierliche Dokumentation der Stickoxidemissionen Ihres BHKW
- Mit Hilfe des Temperatursensors können Sie den sachgemäßen Betrieb Ihres Abgasnachbehandlungssystems sicher nachweisen
Wenn Sie Ihre kostbare Zeit nicht für die Auswertung der Emissionsdaten nutzen möchten, bestellen Sie das Paket "Digitaler Messbericht - EMI-LOG". Der Jahresendbericht wird für Sie erstellt und durch monatliche Übersichten ergänzt.
EMI-LOG classic verfügt bereits über die Möglichkeit weitere Sensoren nachzurüsten, so dass Sie für die Zukunft gewappnet sind.
Die EMI-LOG...
...ist genau dann Ihre Lösung, wenn folgendes auf Sie zutrifft:
- Sie wurden dazu angehalten der Gesetzgebung mit einer kontinuierlichen Überwachung Ihrer Emissionen nachzukommen
- Der NOx-Sensor sorgt für die kontinuierliche Dokumentation der Stickoxidemissionen Ihres BHKW
- Mit Hilfe des Temperatursensors können Sie den effektiven Betrieb Ihres Abgasnachbehandlungssystems sicher nachweisen
- Für den Nachweis des effektiven Betriebs Ihres Abgasnachbehandlungssystems wird von den Behörden ein CO-Sensor verlangt
Wenn Sie Ihre kostbare Zeit nicht für die Auswertung der Emissionsdaten nutzen möchten, bestellen Sie das Paket "Digitaler Messbericht - EMI-LOG". Der Jahresendbericht wird für Sie erstellt und durch monatliche Übersichten ergänzt.
Die EMI-LOG Basic...
...ist Ihre Antwort auf eine reine Temperaturüberwachung gemäß des LAI-Beschlusses.
- Sie wurden dazu angehalten der Gesetzgebung mit einer kontinuierlichen Überwachung Ihrer Abgastemperatur nachzukommen
- Mit Hilfe des Temperatursensors können Sie den effektiven Betrieb Ihres Abgasnachbehandlungssystems sicher nachweisen
Wenn Sie Ihre kostbare Zeit nicht für die Auswertung der Emissionsdaten nutzen möchten, bestellen Sie das Paket "Digitaler Messbericht - EMI-LOG". Der Jahresendbericht wird für Sie erstellt und durch monatliche Übersichten ergänzt.
EMI-LOG basic verfügt bereits über die Möglichkeit weitere Sensoren nachzurüsten, so dass Sie für die Zukunft gewappnet sind.
E-Mail-Adresse eingeben und Informationen über die EMI-LOG herunterladen.

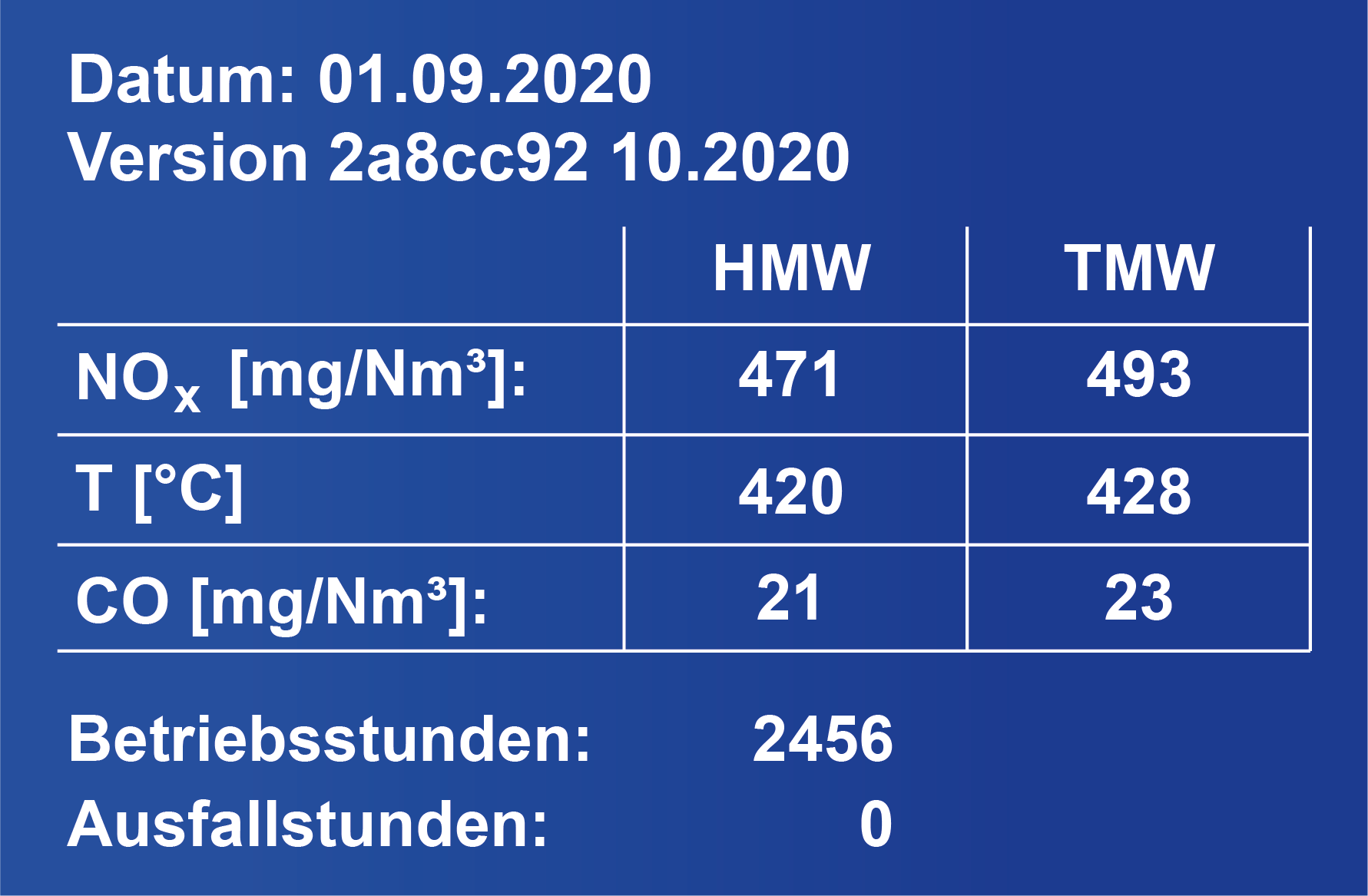

Verfolgen Sie alle Werte live auf dem Display.
Alles auf einen Blick
Auf dem 3-Zoll-Display werden neben dem NOx- und dem Temperatur-Halbstundenmittelwert auch die letzten Tagesmittelwerte angezeigt. Zusätzlich werden Sie über die Ausfall- und Betriebsstunden informiert.
Speicherung der Tagesmittelwerte und Ausfallzeiten
Die Daten werden lokal für 6 Jahre gespeichert. Optional können Sie das Paket "Digitaler Messbericht - EMI-LOG" mit Online-Speicherung bestellen. Zusätzlich erhalten Sie einen monatlichen Messbericht inklusive eines Jahresendberichts per E-Mail.
Grenzwerte nachweislich einhalten
Laut 44. BImSchV haben Sie bei Verbrennungsmotoranlagen Nachweise über den kontinuierlichen effektiven Betrieb des Katalysators und die dauerhafte Einhaltung der Emissionsgrenzwerte für Stickstoffoxide zu führen. Die 44. BImSchV ist die nationale Umsetzung der europäischen MCP-Richtlinie und löst die aktuelle Fassung der TA Luft ab. Sie ist am 20.06.2019 in Kraft getreten und gilt für jeden Motor mit einer Feuerungswärmeleistung ≥ 1 MW.
Die Regelungen wurden durch das VDMA-Einheitsblatt 6299 verschärft. Demnach sind alle Anlagen betroffen, die den Emissionsminderungsbonus erhalten.
Anforderungen der 44. BImSchV für bestehende Anlagen
Unsere Servicepartner
Sie suchen einen Servicepartner, der Ihnen die EMI-LOG (classic) anbietet und einbaut?
Dann treten Sie mit einem Servicepartner in Ihrer Nähe in Kontakt.
Alexander Galster Service und Reparatur, BHKW-Teilehandel
AWT-Industriereinigung, Wolfgang Pinkel
BIOPOWER WS
Etamax Energieanlagen GmbH
Gebr. Honnens GmbH
Göbel Energie- und Umwelttechnik
Hörath und Götz GbR
MO Engineering
MSN Motorenservice Nordhorn GmbH
novagrar
Ruhe Biogas Service
WiHaTec
Häufig gestellte Fragen
1. Betrifft die 44. BImSchV und das VDMA-Einheitsblatt 6299 meine Anlage?
Wenn Sie einen Motor mit einer Feuerungswärmeleistung ≥ 1 MW (ca. 400 kW elektrisch) haben, oder die Summe der Feuerungswärmeleistung aller am Standort betriebenen Motoren ≥ 1 MW beträgt, unterliegen Ihre Motoren der 44. BImSchV und benötigen eine kontinuierliche Überwachung.
2. Erfüllt die EMI-LOG die Anforderungen der 44. BImSchV und die des VDMA-Einheitsblatt 6299?
Ja, denn wir haben eine kontinuierliche NOx-Überwachung und über den Temperatursensor kann der effektive, kontinuierliche Betrieb des Katalysators nachgewiesen werden.
3. Welchen Lieferumfang hat die EMI-LOG?
Im Lieferumfang sind enthalten: Anschlusskabel für die Stromversorgung, Netzwerkkabel, drei ¾-Zoll-Messbuchsen sowie die NOx-, und Temperatursensoren inkl. Leitungen, Montage- und Bedienungsanleitung.
4. Welche Leistungsbeschreibung hat die EMI-LOG?
EMI-LOG ist ein motorherstellerunabhängiges und autarkes Gerät und kann auf allen Motorentypen verwendet werden. NOx- und Temperaturwerte werden kontinuierlich gemessen und auf einer SD-Karte oder in einer Cloud gespeichert. Messwerte und Ausfallzeiten werden auf einem Display angezeigt. Außerdem gibt es noch eine Modbus/TCP-Schnittstelle zur Übermittlung der Daten an die Motorsteuerung.
5. Welche bauseitigen Vorkehrungen muss ich vor Ort erfüllen?
Für den Betrieb der EMI-LOG muss eine Stromversorgungsleitung 230 V oder 24 V DC und ein Netzwerkanschluss/Internetanschluss vom Betreiber bereitgestellt werden.
6. Wie erfolgt die Montage und Inbetriebnahme?
Das Gerät kann direkt durch den Betreiber oder einen Servicetechniker gemäß der Montageanleitung installiert werden. Die Inbetriebnahme erfolgt dann über Plug & Play.
7. Welche Vorteile hat das Paket "Digitaler Messbericht - EMI-LOG"?
Der Vorteil des Pakets ist, dass Ihre Daten außerhalb des EMI-LOGs gespeichert werden und im Falle eines Totalausfalls der Anlage (Brand, Blitzschlag etc.) die Daten wiederhergestellt werden können. Darüber hinaus erhalten Sie eine umfassende Dokumentation über den effektiven Betrieb Ihrer Abgasanlage in Form eines Monats- und Jahresberichtes, den Sie als Nachweis gegenüber Ihren Behörden verwenden können.
8. Werde ich bei Grenzwertüberschreitungen informiert?
Wenn Ihre Anlage die Grenzwerte überschreitet, werden Sie sofort per E-Mail informiert und können sofort Gegenmaßnahmen einleiten und so Ihre Ausfallzeiten reduzieren.
9. Muss die jährliche Emissionsmessung dennoch stattfinden?
Die kontinuierliche Katalysatorüberwachung EMI-LOG ersetzt nicht die jährliche akkreditierte Emissionsmessung, sondern gilt nur als Überwachung und Einhaltung der Anforderungen der 44. BImSchV und des VDMA-Einheitsblatts 6299.
10. Kann ich mit der EMI-LOG Geld sparen?
Ja, denn wenn die Informationen der EMI-LOG richtig verarbeitet und interpretiert werden, ist ein Techniker vor der Messung nicht mehr notwendig.
11. Wie werden meine Daten gesichert?
Alle Varianten der EMI-LOG arbeiten bei der Datenübertragung mit dem aktuellsten Standard TLS (Transport Layer Security) 1.3 als Verschlüsselungstyp. Der Datenserver, der dafür genutzt wird ist der AWS Europe in Frankfurt am Main. Die EMI-LOG sendet in einem Monat etwa ein Datenvolumen von 1 GB.
Video über die kontinuierliche Katalysatorüberwachung
für Bestands- und Neuanlagen:
Welche Anschlüsse hat die EMI-LOG?
Richtig anschließen
Schließen Sie die EMI-LOG an die Stromversorgung an. Das LAN-Kabel kommt in die RJ45-Buchse, der Druckschlauch wird mit dem Drucksensor verbunden und der Messschlauch wird an das Messgas zur CO-Bestimmung angeschlossen. Diese Installation kann auch von einem Dienstleister durchgeführt werden - finden Sie weiter oben Ihren Servicepartner in Ihrer Nähe./p>
Internetanschluss
NOx- und Temperatursensoren
